Aplikace:

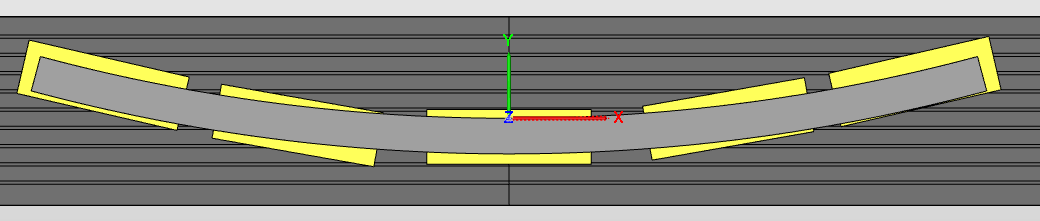

Tvarové dílce (zahnutí do tvaru U) s hladkou spodní plochou. Viz schéma níže. Prováděno čelní frézování (hl. řezu 1 mm), konturování (šířka řezu 1,2 mm, hl. 35 mm) a vyvrtávání slepých otvorů do hl. 14 mm.
Požadavky zákazníka:
- Sestava 4-5 magnetů s ovládáním 1 jednotkou. Magnetizace najednou i možnost individuálního výběru libovolného magnetu.
- Konturování dílců v plném rozsahu – konzultována možnost podložení tenkou deskou.
- Ve stroji žádné trvale připojené kabely.
Naše řešení:

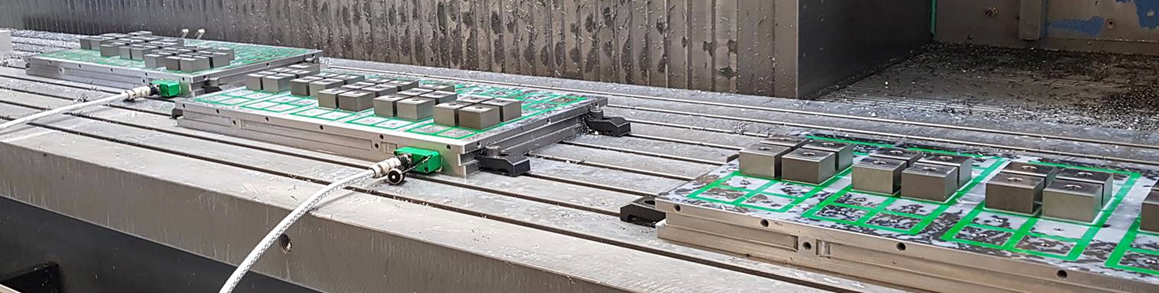

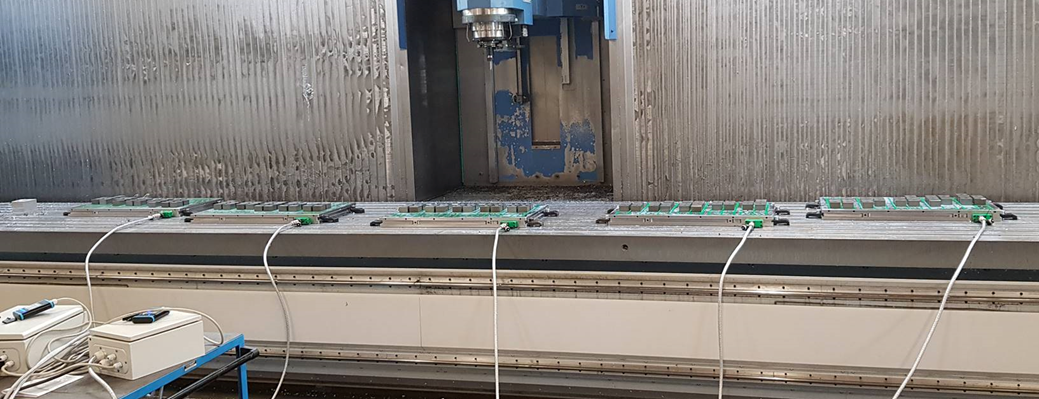

Po posouzení velikosti zpracovávaných dílců, kvality jejich kontaktního povrchu s upínačem a požadavku na možnost konturování v plném rozsahu byla navržena sestava 5 ks upínačů Mastermill 50 v rozměru 420 x 800 mm (každý upínač z 60 póly o rozměru 50 x 50 mm), vybavených sadou 200 ks pevných pólových nástavců (výška 32 mm).
Výsledek/výhody:
Zpracování dílců proběhlo k naprosté spokojenosti. Největším přínosem je minimalizace upínacích časů pro jednotlivé cykly, při běžném způsobu by bylo nutno použít velké množství upínek.
Důvod pro oslovení a volbu dodavatele Walmag Magnetics:
Pozitivní zkušenost s předchozí dodávkou EP magnetu na profilovou brusku. Rychlost a odbornost při konzultaci vhodného řešení a dostupnost vhodné sestavy skladem.
